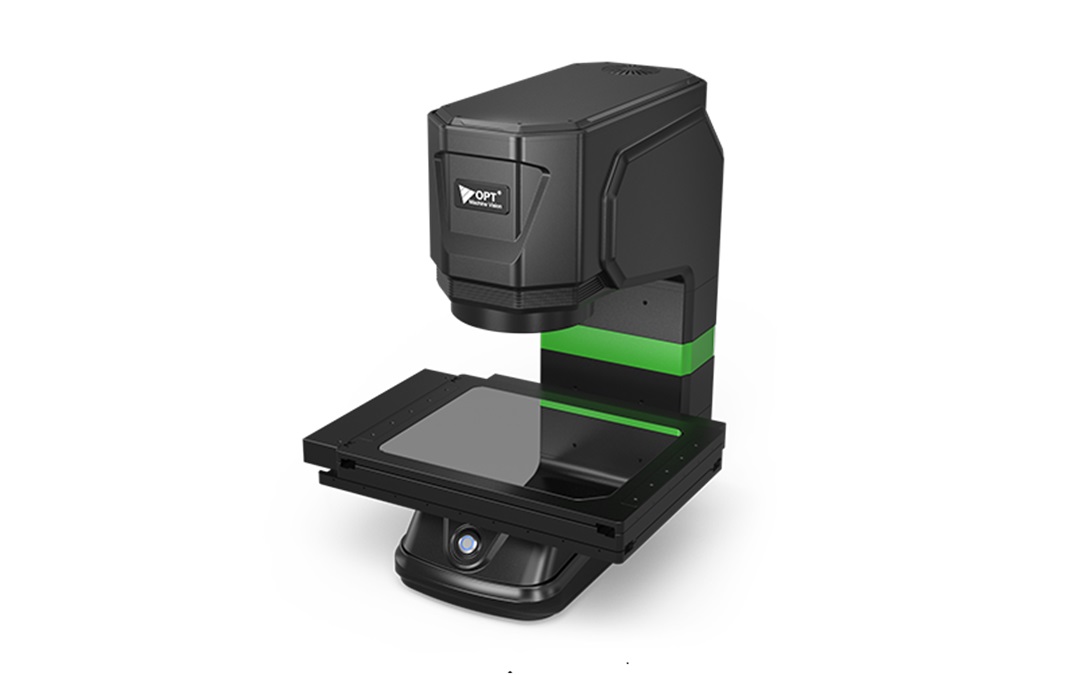

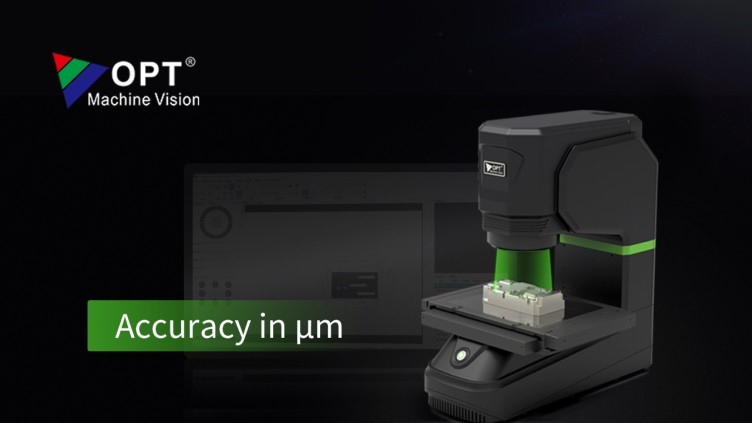

2D Görüntü Ölçüm Sistemi SmartFlash

2D Görüntü Ölçüm Sistemi SmartFlash


Tek tuşlu ölçüm sistemi SmartFlash, kenar çıkarma, otomatik eşleştirme, otomatik odaklama, otomatik öğrenme ve görüntü sentezi gibi görüntü işleme ve yapay zeka teknolojilerini entegre eder.

Çift telesentrik lens, çok açılı aydınlatma, yüksek hassasiyetli hareket platformu ve görüntü işleme için sub-pixel kenar çıkarma algoritması ile yüksek hassasiyetli ölçümü (mikron seviyesi) garanti eder.

2D Görüntü Ölçüm Sistemi SmartFlash


Perspektif bozulması olmaması için çift telesentrik yapı

Boyutsal ölçümün hassasiyeti, ürün kalite kontrolü açısından kritik öneme sahiptir. Geleneksel ölçüm sistemlerinin karmaşık çalışma ve net olmayan görüntüler gibi dezavantajları vardır ve bu da muhtemelen ölçüm hatalarına yol açar.

SmartFlash, telesentrik yapısı sayesinde perspektif distorsiyonunu ortadan kaldırır, aydınlatmanın paralelliğini sağlar ve zayıflamasını önler. Bu sayede ölçüm doğruluğunu artırır.

Geniş alan derinliği, neredeyse sıfır distorsiyon ve benzeri özelliklere sahiptir.

2D Görüntü Ölçüm Sistemi SmartFlash

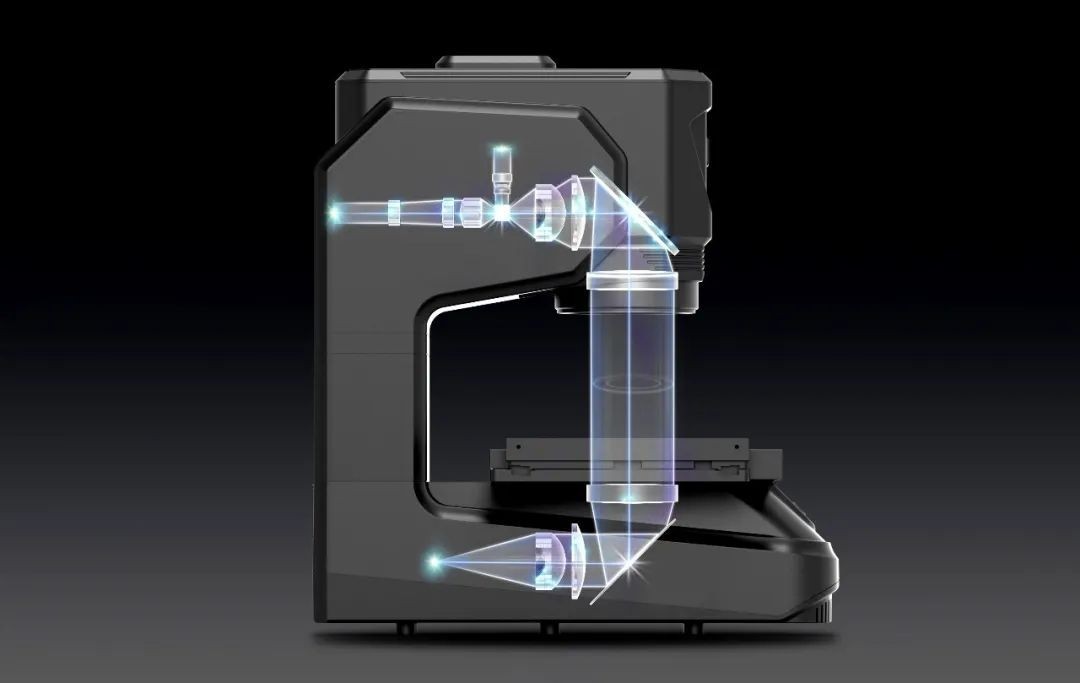

Çift telesentrik lens modülü

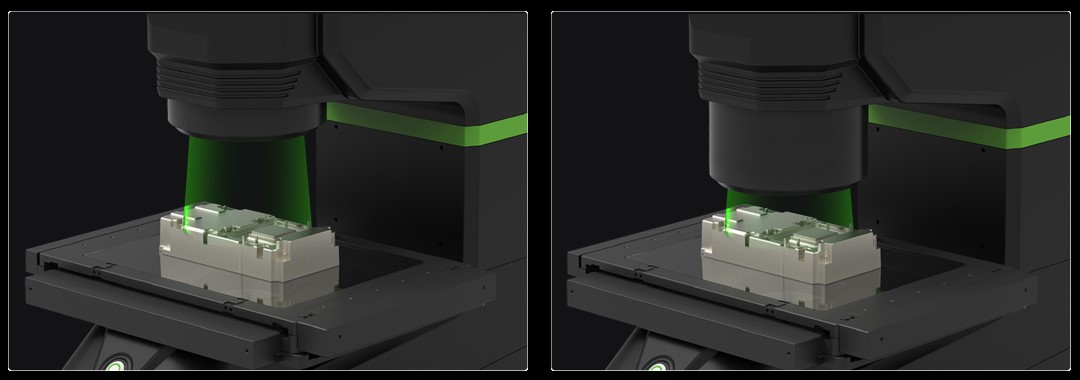

Kademeli yüzeylere sahip bazı ürünler için, tek tuşlu ölçüm sensörü SmartFlash, operatörlerin odaklanma hatalarını önlemek ve tek seferde odaklanma sorununu çözmek için ölçüm konumuna göre otomatik odaklama işlevine sahiptir. Yükseklikleri farkı olan ürünler bile hassas bir şekilde ölçülebilir.

2D Görüntü Ölçüm Sistemi SmartFlash


Daha net kenar profili için çok açılı aydınlatma sistemi

Düşük yansıtıcılığa sahip malzemelerin etkisini önlemek ve nesnelerin kenar profillerinin netliğini ve keskinliğini artırmak için SmartFlasha, programlanabilir çok açılı bir aydınlatma adapte edilmiştir.

Sekiz kanaldan gelen ışık, farklı malzeme ve renkteki nesneler için kararlı ölçüm sağlar.

2D Görüntü Ölçüm Sistemi SmartFlash


Işık kaynağı yüksekliğinin otomatik ayarlanması

Tek tuşlu ölçüm sensörü SmartFlash ayrıca, yazılım algoritması aracılığıyla ışık kaynağını otomatik olarak en iyi yüksekliğe ayarlayabilen dört eksenli bir hareket kontrol sistemi ile donatılmıştır, böylece görüntülerde ışık ve gölge kontrastı bulunur.

2D Görüntü Ölçüm Sistemi SmartFlash

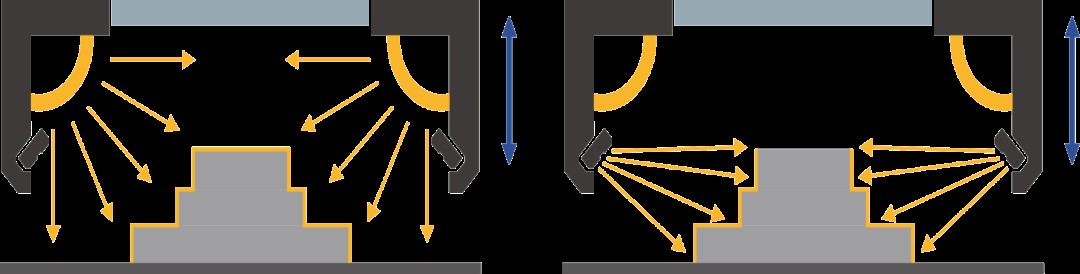

Çok açılı aydınlatmanın şematik diyagramı

Tek tuşlu ölçüm sensörü SmartFlash, ürünün yüzey özelliklerine göre ışık kaynağını otomatik olarak ayarlayabilir.

Işık kaynağı düşük bir açıda olduğunda, yan taraftan aydınlatılan ürünün yüzey özellikleri daha algılanabilir olarak ortaya çıkar; bu da çevresel profil algılamanın doğruluğunu artırmaya yardımcı olur.

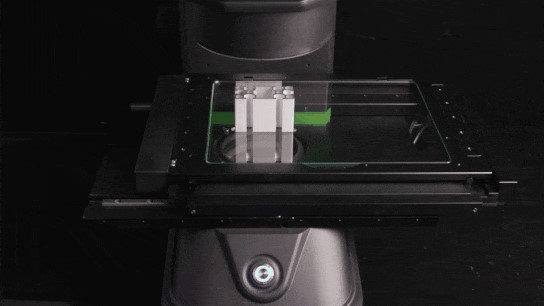

Daha büyük ürünler için yüksek hassasiyetli hareket platformu ve görüntü birleştirme yazılımı

2D Görüntü Ölçüm Sistemi SmartFlash

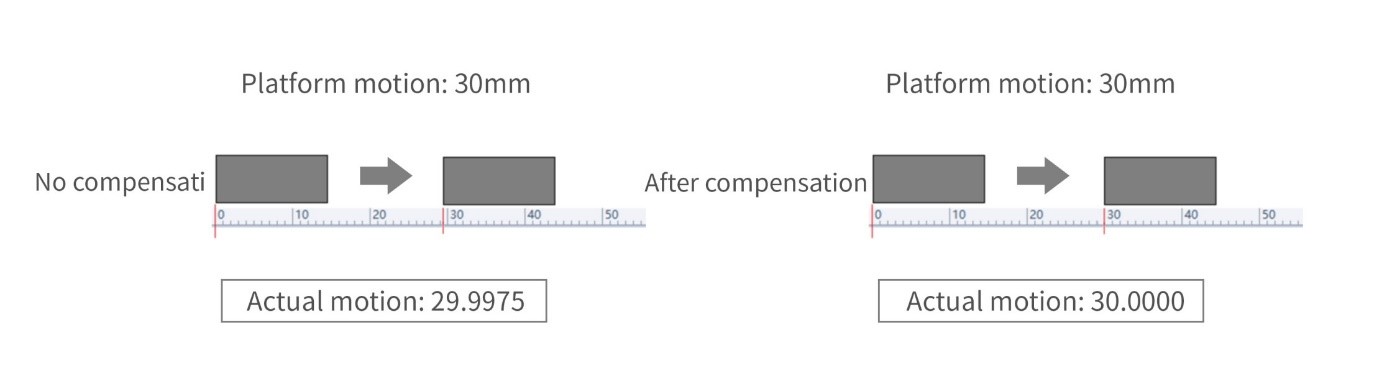

Büyük boyutlu ürünlerin doğru ölçümü için tek tuşlu ölçüm sensörü SmartFlash, kapalı döngü kontrolü için doğrusal bir motor ve yüksek hassasiyetli bir hareket platformuyla (çözünürlük: 0,1μm) donatılmıştır, böylece ölçüm verimi artar.

2D Görüntü Ölçüm Sistemi SmartFlash

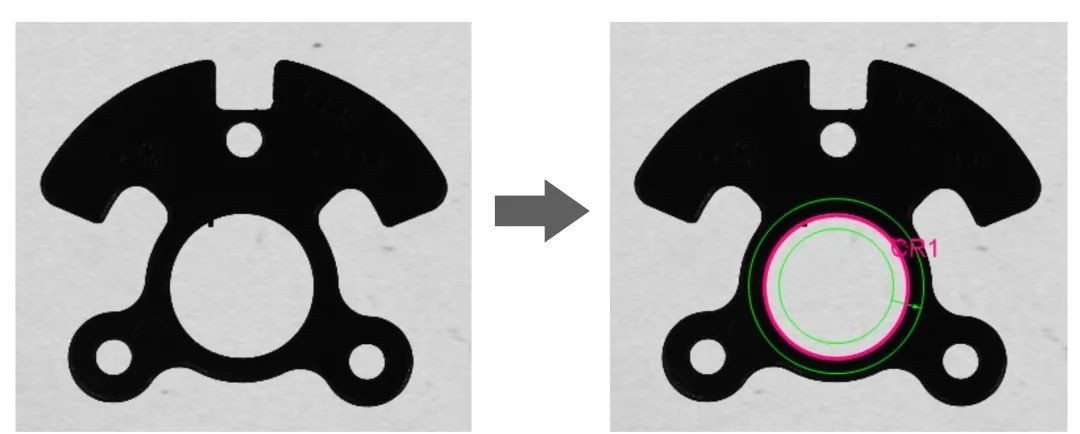

Yüksek hassasiyetli ölçüm için alt piksel kenar çıkarma algoritması

SmartFlash, sub-pixel kenar çıkarma algoritmasını benimser. CAD çizimleri, programlamaya gerek kalmadan yüksek hassasiyetli ölçüm için içe aktarılabilir.

SmartFlash'ın yazılım algoritmasında, tek bir piksel 100 alt piksele bölünür, kenar özellikleri en küçük kareler yöntemiyle yerleştirilir ve kenar çapakları, siyah gölgeler ve beyaz parlak kenarlar çapak filtreleme algoritması tarafından otomatik olarak ortadan kaldırılır. Böylece ölçüm doğruluğunu büyük ölçüde artırır.

2D Görüntü Ölçüm Sistemi SmartFlash


Kenar çapak filtreleme

Ölçülecek birden fazla ürün, SmartFlash ile aynı anda ölçülebilir. Net görüntüler elde etmek için odak alanları odak birleştirme modunda kullanılabilir ve görüntü birleştirilebilir.

Ayrıca SmartFlash, profil analizi ve alüminyum profil ölçümü işlevlerine sahiptir ve özel rapor çıktıları sunar.

2D Görüntü Ölçüm Sistemi SmartFlash

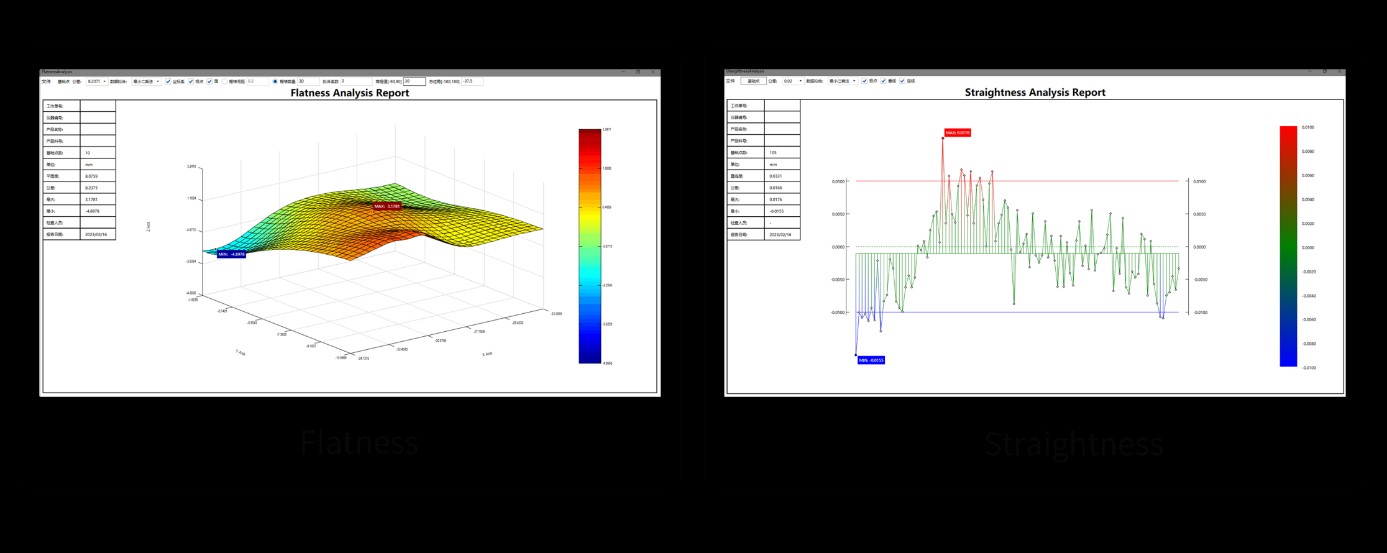

Düzlük, yuvarlaklık ve doğrusallık için üç görsel analiz aracına sahiptir. Ölçülen verilerin istatistiksel olarak hesaplanmasıyla Cpk değerleri, histogramlar, X-S grafikleri, X-R grafikleri ve IX-MR grafikleri oluşturulabilir.
