ZX1-ZX2 Lazer Mesafe Ölçüm Sensörleri

ZX1-ZX2 Lazer Mesafe Ölçüm Sensörleri

Kararlı, kolay ve bütçeye uygun lazer ölçüm sensörü

Yeni ZX1-ZX2 lazer sensörler tüm doğrusal deplasman ölçüm uygulamalarında doğruluk ve hız açısından sınıfının en yüksek performansına sahiptir. Gelişmiş HSDR-CMOS görüntü hücresi kullanılarak en zorlu yüzeylerde bile yüksek ölçüm doğruluğu elde edilir.

Lazer ışık şiddeti dinamik ayarı

Lazer ışık şiddeti dinamik ayarı

ZX2 sürekli alınan ışık seviyesini izler ve lazer diyotu çıkışını dengelemek üzere ayarlar ve tüm bunlar 60μs'lik zaman döngüsünde gerçekleşir.

ZX1-ZX2 Lazer Mesafe Ölçüm Sensörleri

Bu sayede doğruluk kaybı olmadan yüksek emici ile yüksek yansıtıcı aralığındaki yüzeylerde stabil ölçüm elde edilir.

Dinamik lazer şiddeti ayarlama algoritması sayesinde metaller, siyah yüzeyler ve saydam malzemeler dahil olmak üzere herhangi bir renk veya yüzey durumu için kararlı ölçümler etkinleştirilir.

Değişen renk / malzeme ile nesnelerde stabil ölçümler

ZX1-ZX2 Lazer Mesafe Ölçüm Sensörleri
  • Her tür yüzeye sahip nesnelerde istikrarlı ölçüm
  • Hassaslık ve hız bakımından sınıfında en iyi performans
    • Doğruluk: 1,5–5 µm
    • Yüksek hız: 30 µs
  • Kolay montaj için kompakt boyut
  • Tek dokunuşta kurulum . "Akıllı Ayar" özelliğiyle basit yapılandırma
  • Zorlu ortamlarda güvenilir ölçüm
  • Entegre ekran

Kolay ve Kullanıcı Dostu Yapı

Akıllı ayar (PAT.P)

ZX1-ZX2 Lazer Mesafe Ölçüm Sensörleri

Kararlı ölçümler için ideal konfigürasyon, yeni özellik "akıllı ayar" ile tek bir düğme ile gerçekleştirilir ve artık kullanıcının becerisine bağlı değildir. Ölçülecek nesne ve yüzey koşullarının türüne uyacak şekilde seçilebilen üç ayar metodu ile güvenilir bir konfigürasyon elde edilir.

Lazer ışık şiddeti dinamik ayarı

Zorlu ortamlarda güvenilir ölçümler

Lazer ışık şiddeti dinamik ayarı

IP67 koruma sınıfı, sensörün zorlu ortamlarda kullanılmasını sağlar. Kafa ve amplifikatör arasında standart olarak bir robot kablo kullanılmakta olup, ünite hareketli parçalarda güvenilir bir şekilde kullanılabilir

Kolay montaj için kompakt sensör

Lazer ışık şiddeti dinamik ayarı

10μm hassas ölçümler

Lazer ışık şiddeti dinamik ayarı

Tüm uygulamalar için yüksek doğrulukta ölçümler gerçekleştirilir.

Üretim hattını durdurmayı önlemek için görselleştirme ; Lazer ömrü ekran fonksiyonu

Lazer ışık şiddeti dinamik ayarı

Lazer diyot ömrünün sonu otomatik olarak algılanır ve gösterilir, böylece bakım sistematik olarak gerçekleştirilebilir. Amplifikatörün ana dijital ekranında ve kafanın arkasındaki led ile uyarı verir. Buna göre, amplifikatörün kontrol panelinde olması durumunda, ömür boyu kafa tarafından teyit edilebilir ve bu sayede gözden kaçırılmaz.

Kullanıcı dostu ünite Kılavuza gerek yok

11 Segment LED Ekranı

Kompakt gövdeye 11 segment LED ekran entegre edilmiştir. Alfasayısal karakterler kolaylıkla okunabilir ve kılavuza başvurmaya gerek yoktur

Lazer ışık şiddeti dinamik ayarı

Mevcut 7 segmentli LED ekran ve 11 segmentli LED ekranın karşılaştırması

Lazer ışık şiddeti dinamik ayarı

İki kafa ile hesaplamayı kolaylıkla gerçekleştirin

Kalınlık + çıkarma modu

İki sensör kafasının hesaplanan sonuçları, amplifikatör ünitesinde, hesaplama ünitesini iki amplifikatör ünitesi arasına bağlayarak gösterilir. Hesaplama fonksiyonu iki kalınlık ve çıkarma modundan seçilebilir. Hesaplama birimleri üzerinden kuplaj ile karşılıklı enterferansı önlemek de mümkündür. (En fazla beş amplifikatör ünitesi bağlanabilir.)

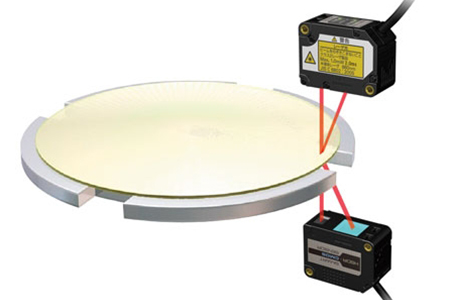

Kalınlık Modu

Lazer ışık şiddeti dinamik ayarı

Çıkarma Modu

Lazer ışık şiddeti dinamik ayarı

ZX1-ZX2 Lazer Mesafe Ölçüm Sensörleri Uygulamaları
