SmartAxis Karşılıklı Inline 2D Ölçüm Sensörü

SmartAxis serisi karşılıklı ölçüm sensörü, yüksek çözünürlüklü çift telesentrik optik lensler, yüksek ışık gücüne sahip LED'ler ve hizalamayı ve homojen ışık kaynağını içeren telesentrik bir optik sistem ile donatılmıştır. Ek olarak; yüksek hassasiyetli görüntü işleme algoritmasını, sub-piksel kenar çıkarma algoritmasını ve çapak filtreleme algoritmasını içermektedir. Böylece kullanıcıların gereksinimlerini karşılamak adına, karmaşık parçaların hızlı ve doğru ölçümü için mükemmel ölçüm doğruluğu sağlar.

Kendi geliştirdiği telesentrik optik sistem ile, iş parçaları pozisyon sapması durumunda bile doğru bir şekilde ölçüm yapmaya olanak sağlar.

Sektör lideri PLC haberleşme protokollerini destekleyerek kullanıcıların ekipmanlarıyla sorunsuz entegrasyon ve verimli iletişimi kolayca sağlamalarına olanak tanır.

Donanım

• Ultra Küçük Boyutlu Tasarım, çeşitli kompakt otomasyon ekipmanlarına daha iyi uyum sağlar ve dar alanlara kurulumu mümkün kılar.

1- Sıradan telesentrik lens kullanan görüntü algılama Sisteminin kısmi şematik diyagramı.

2- SmartAxis serisi karşılıklı sensörünün Sisteminin kısmi şematik diyagramı.

• Geniş alan derinliği ve ultra düşük sapmaya sahip telesentrik optik lens

Eşsiz paralellikte ışık, 30mm alan derinliği ile parçaların pozisyonları kaysa dahi, algılama doğruluğunu ve kararlılığını büyük ölçüde arttırır.

Görüntü bozulması ve kenar bulanıklığından olmadan sonraki görüntü işleme yükünü azaltmak için deformasyonsuz, mükemmel görüntü sağlar.

1- Standart Lens

2- Telesentrik Lens(OPT)

Lens, ölçülen nesnelerin yüksekliklerinin ölçüm doğruluğu üzerindeki etkisini önlemek için yüksek telesentrikliğe sahiptir.

1- Normal Lens Görüntüsü

2- OPT çift telesentrik Lens Görüntüsü

• Hızlı Hareket Eden Cisimlerin Yüksek Hassasiyetli Ölçümleri

Yüksek parlaklıklı LED ışığı CMOS’un ışık alımını önemli ölçüde arttırır. 15 µs’lik ultra hızlı pozlama süresiyle, yüksek hızlı hareket eden ürünleri yavaşlatmaya gerek kalmadan doğru bir şekilde ölçebilir.

1- Gölgelenme var

2- Gölgelenme yok

• Yabancı Maddelerin ve Çapakların Filtrelenmesi

Ölçüm pozisyonundaki yabancı maddeler veya kusurlar, kararlı ölçüm için filtrelenir ve bu da ölçüm doğruluğunu büyük ölçüde arttırır.

• Optik Eksen Hizalama Fonksiyonu

Optik eksen ayarlamalarını hızlı bir şekilde yapılabilmesine imkan sağlayan optik hizalama fonksiyonuna sahiptir.

Verici ve alıcı tabanlarını çıkararak, optik eksenin basit ve doğru bir şekilde ayarlanmasına olanak sağlayan optik eksen hizalama kalibrasyonu gerçekleştirilebilir, böylece kolay bir şekilde yüksek hassasiyetli ölçümler elde edilebilir.

• Ayarlanabilir montaj mesafesi

Karşılıklı kamera ve aydınlatma arası mesafe istenilen gerekliliklere göre ayarlanabilir. Sensörün telesentrik özelliği sayesinde, hizalama esnasında mesafedeki değişikliklerin doğruluk üzerinde minimum etkisi vardır.

• IP64 Koruma Sınıfı ve Yüksek dayanıklılık

Sensör, sıçrayan suyun ve katı parçacıkların içeri girmesini önleyen ve böylece sensörün güvenliğini artıran bir IP64 koruma seviyesine sahiptir.

Geniş alan kullanımı için bükülebilen ve oldukça esnek bir kablo ile donatılmıştır. Hareketli bir ölçüm kafasının olduğu senaryolarda güvenle kullanılabilir.

IP64 su geçirmez ve toz geçirmez tasarım.

• Çeşitli Endüstrilerde Ölçüm Örnekleri

1- Conta Ürünleri

2- Bakır Ürünler

3- Kesici Takımlar

1- Terminal Ürünleri

2- Kaşe Parçaları

3- Saat Kadranları

1- Dişliler

2- 3C ürünler

3- Pin İğneleri

• Ölçüm Yazılımı;

Yazılım arayüzü, basit ve kullanıcı dostu olmakla birlikte işlevsellik açısından da güçlü özelliklere sahip olacak şekilde tasarlanmıştır; herkesin minimum çabayla kolayca kurulum yapmasına ve ölçüm yapmasına olanak tanır.

Yenilikçi kusur düzeltme ve kalibrasyon teknolojisinin benimsenmesi istikrarlı ve doğru ölçüm sonuçları sağlarken, alt piksel çıkarma ve çapak filtreleme gibi algoritmalar ölçüm hassasiyetini önemli ölçüde artırır.

Karmaşık parçaların doğru konumlandırılması ve ölçülmesi için çoklu pozisyonlama modları mevcuttur.

• Ölçüm Araçları Kolayca Ayarlanabilir

Ölçme araçlarının çeşitli kombinasyonları ve uygulamaları sayesinde basit boyutsal ölçümlerin yanında geometrik tolerans ölçümü, ürünlerin standart profil karşılaştırması, mesafe ölçümü gibi çeşitli ölçüm görevleri de gerçekleştirilebilmektedir.

Nokta, çizgi, yay, daire, mesafe, açı, uzunluk, kalınlık, ölçüm sonuçları ve diğer özellikler için doğrudan ölçüm araçları.

Kesişimler, dik çizgiler, teğet çizgiler, teğet daireler ve birleşik kenarlar gibi yardımcı özellikler çalışmayı kolaylaştırır ve programlamayı büyük ölçüde hızlandırır.

Çalışma parçaları için çoklu koordinat sistemlerini destekler. İstenilen türde koordinat çevirisini ve istenilen koordinatın çağırılmasını sağlar.

CAD çizimlerini özel programlama olmadan içe aktarabilir ve tek tıklama ile ölçüm gerçekleştirme imkanı sunar. Ölçülen parçaları CAD çizimleri ile genel bir karşılaştırma yaparak kontur farklılıklarını hızla tespit eder.

İstatistiksel değerler, trend grafikleri ve histogramlar gibi istatistiksel analiz araçlarını içeren çeşitli çıkarım ve analiz araçları.

Trend grafikleri, ölçülen değerlerdeki değişim trendine bağlı olarak üretim ekipmanlarındaki ve üretim sürecindeki anormallikleri izlemek için kullanılır.

Histogramlar, gerçek zamanlı dalgalanma durumunu ve ürün kalitesinin dağılımını yansıtır.

• Çeşitli Veri Depolama Formatları

Ölçüm sonuçlarına ilişkin raporlar Excel, Word, TXT ve PDF formatlarında dışa aktarılabilir. Rapor formatlarının ayarlanmasını destekler.

Ölçüm Sensörü Çeşitleri,

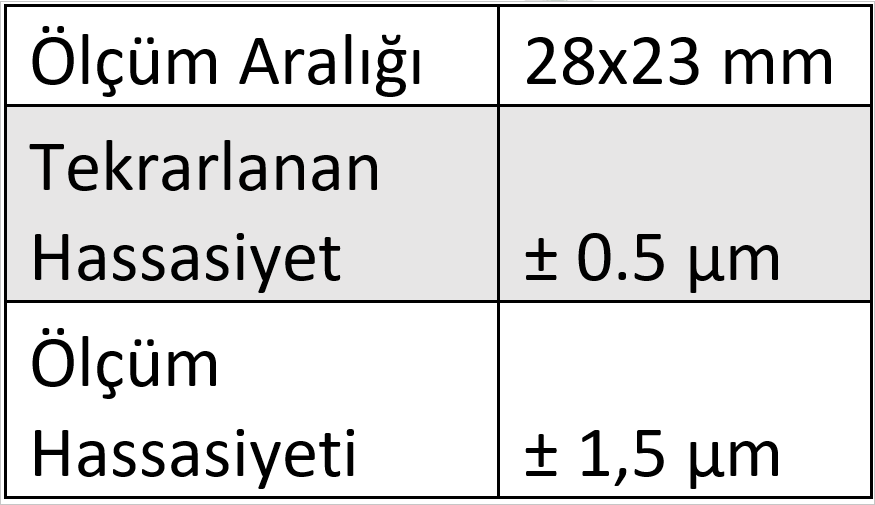

Ultra Yüksek Hassasiyetli Model SmartAxis-11

Yüksek Hassasiyetli Model SmartAxis-36

Standart Model SmartAxis-58

Geniş Görüş Alanlı Model SmartAxis-100

*Not:

1. ± 2σ değerinin ölçüm alanının merkezinde, standart parçalar (nokta kalibrasyon plakası) arasındaki mesafenin 16 kez tekrarlanmasından çıkan ölçüm hassasiyeti.

2. Odak merkezinde ve 20± 2°C ortam sıcaklığında standart parçalar (nokta kalibrasyon plakası) arasındaki mesafenin hatası.

*Ürün Ölçüleri Şematik Diyagramı
